水泥窯用鋁硅系耐火磚抗堿侵蝕性能研究
抗剝落高鋁磚JA

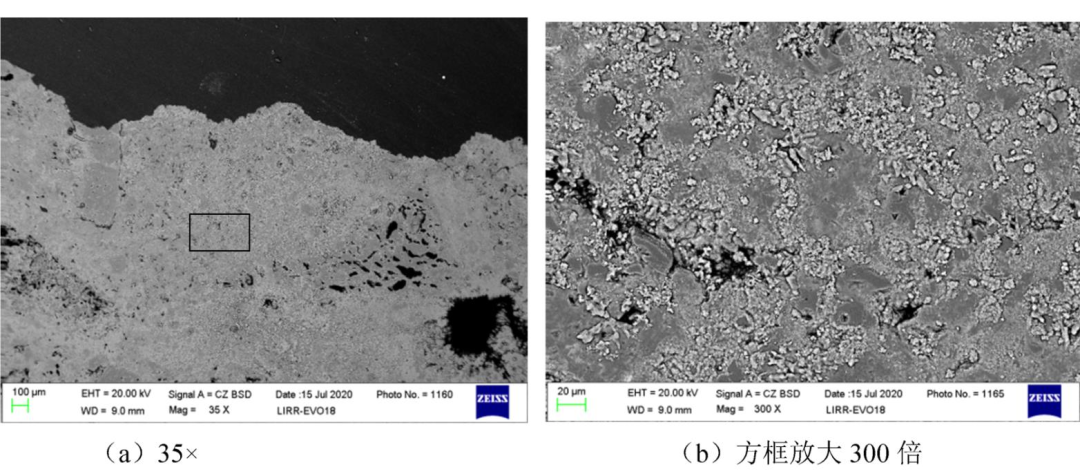

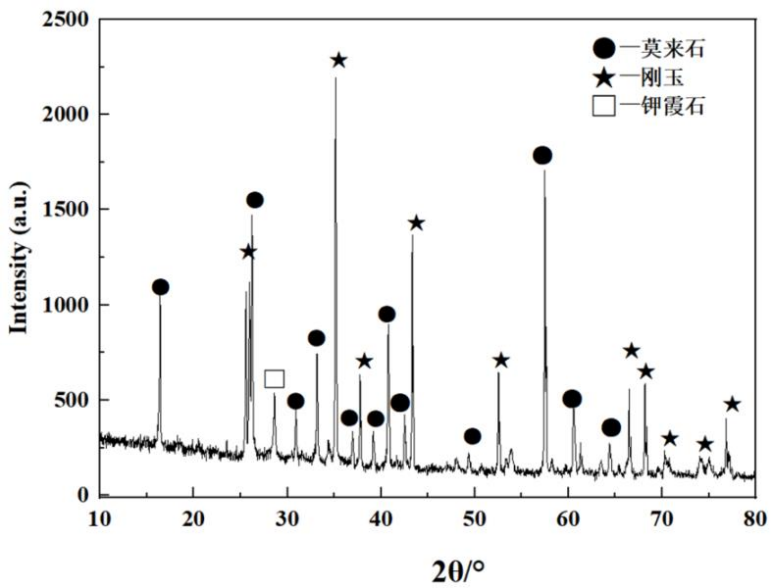

抗剝落高鋁磚JA堿侵蝕后坩堝底部0~10mm區(qū)域微觀結(jié)構(gòu)照片見圖5。從圖5(a)觀察發(fā)現(xiàn):坩堝底部表層結(jié)構(gòu)變得致密,礬土顆粒被侵蝕現(xiàn)象明顯,基質(zhì)中顆粒結(jié)構(gòu)變得不明顯。從圖5(b)觀察看出:基質(zhì)顆粒邊緣變得非常模糊,氣孔或晶界填充大量的淺顏色新相??箘兟?a href="http://shlzfmv.com/archives/myclass/gaolvzhuan">高鋁磚JA顯氣孔率高,碳酸鉀沿氣孔或晶界進入磚體侵蝕試樣內(nèi)部,侵蝕深度大。對侵蝕層進行物相分析,發(fā)現(xiàn)侵蝕層有鉀霞石生成(見圖6)。大量鉀霞石的生成造成體積膨脹,導致抗剝落高鋁磚產(chǎn)生大的貫穿裂紋。
低鋁莫來石磚M55

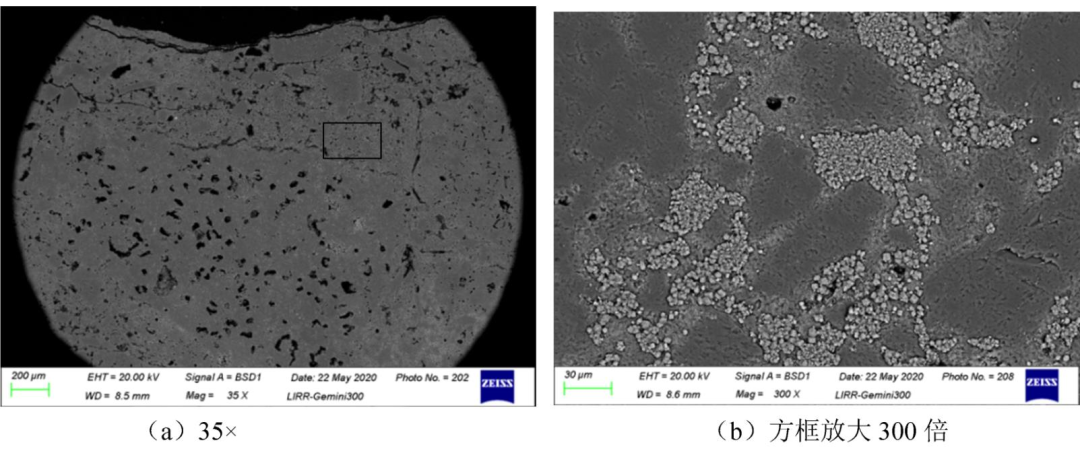

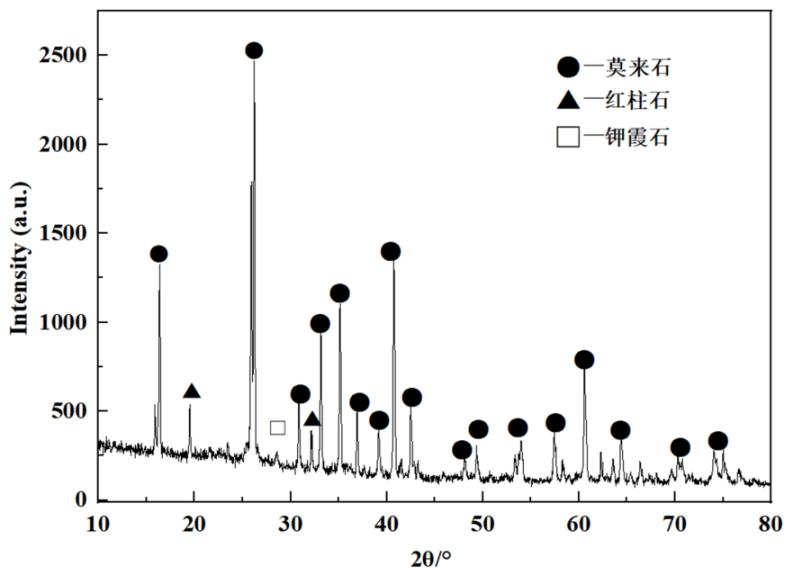

低鋁莫來石磚M55堿侵蝕后坩堝底部0~10mm區(qū)域微觀結(jié)構(gòu)照片見圖7。從圖7(a)可以看出:低鋁莫來石磚M55坩堝底部表層結(jié)構(gòu)也產(chǎn)生少量的裂紋,結(jié)構(gòu)也變得致密,但與抗剝落高鋁磚差異較大。高倍下(見圖7(b))觀察,致密莫來石顆粒邊緣也產(chǎn)生較為明顯侵蝕,可見碳酸鉀對低鋁莫來石磚也形成一定侵蝕和滲透作用,但相對于抗剝落高鋁磚明顯改善。由衍射圖譜中(見圖8)可知:侵蝕層主要物相為莫來石和少量未發(fā)生轉(zhuǎn)化的紅柱石,同時也存在少量的鉀霞石。低鋁莫來石磚M55中采用的原料為莫來石均質(zhì)料和紅柱石為原料,莫來石均質(zhì)料結(jié)構(gòu)致密,含有一定量的高硅非晶相,高溫下鉀融入非晶相形成高黏度玻璃相;同時,紅柱石分解形成的非晶態(tài)SiO2吸收部分碳酸鉀也生成高黏度玻璃相,并由其封閉耐火磚侵蝕層,阻礙K元素的滲透。少量的碳酸鉀與莫來石反應生成鉀霞石,鉀霞石的生成量低,產(chǎn)生的膨脹不足以破壞磚體結(jié)構(gòu),因此,低鋁莫來石磚M55表現(xiàn)出良好的抗堿侵蝕性能。
- 上一篇: 低水泥耐火澆注料優(yōu)點
- 下一篇: 耐火澆注料施工規(guī)定
共有0個熱心網(wǎng)友參與本話題
我有話說
